Панель звукоизоляционная SoundGuard Gipslock 30х600х1200 мм с комплектом крепежа

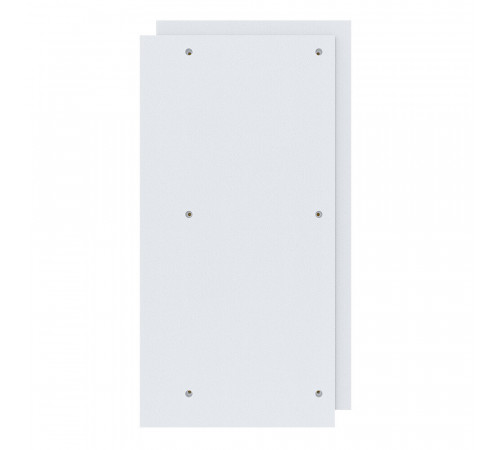

SoundGuard Gipslock 30 – комбинированная трехслойная панель, состоящая из двух гипсоволокнистых плит толщиной 10 мм каждая и базальтовой ваты толщиной 10 мм. Слои панели имеют смещение относительно друг друга, что обеспечивает удобный и быстрый монтаж бескаркасным методом. Панель комплектуется набором крепежа. При креплении к потолку необходимо использовать 2 металлических анкера М8х92 в двух центральных отверстиях. Анкеры приобретаются дополнительно. Панель – 1 шт., саморезы ГП 3,9х30 мм – 10 шт., саморезы универсальные 5х80 мм – 6 шт., шайбы уплотнительные – 6 шт., дюбели универсальные 8x50 мм – 6 шт., шайбы виброгасящие – 6 шт. Звукоизоляционные Европейские Технологии ООО (СМ.КОММЕНТ) ИНН 7806533180

Монтаж

• 1. Звукоизолирующая система SG GipsLock по периметру должна примыкать к боковым стенам, полу и потолку через виброизолирующую ленту.
• 2. Лента наклеивается и фиксируется при помощи герметика.
• 3. С помощью лазерного уровня обозначаем линию плоскости по периметру стены на относе более 3–5 мм от толщины панели для последующего выравнивания панелей.
• 4. Панели SG Gipslock монтируются вертикально «по кромке в четверть» снизу-вверх и слева-направо.
• 5. При замыкании ряда сверху панель SG Gipslock подрезается, а подрезанная часть обрабатывается обдирочным рубанком. Оставшаяся часть панели служит началом следующего ряда. Минимальный линейный размер панели, пригодной к монтажу, составляет 200 мм.
• 6. У крайних панелей SG Gipslock со стороны примыкания к ограждающим конструкциям предварительно срезается кромка.
• 7. Монтаж панелей SG Gipslock осуществляется с помощью прилагаемого комплекта крепежа через предварительно просверленное (сквозь панель) отверстие в звукоизолируемой стене.
• 8. При использовании крепежа необходимо обеспечить правильное расположение уплотнительной и виброгасящей шайб.
• 9. При монтаже панелей саморезы УН 5х80 / 5х90 / 5х120 необходимо закручивать, оставляя зазор 3-4 мм между его головкой и поверхностью виброгасящей шайбы, для возможности дальнейшей регулировки плоскостности панелей.
• 10. Виброакустичекий герметик наносится на кромку панелей SG Gipslock в процессе их монтажа.
• 11. Cаморезами ГП 3,9x30 (из комплекта крепежа для панелей SG Gipslock ) панели скрепляются между собой по кромке, шаг саморезов на кромке должен быть не более 200 мм.
• 12. После предварительного крепления панелей по всей поверхности, ориентируясь на линию по периметру, производится финишное выравнивание плоскости панелей строительным правилом путем закручивания саморезов УН 5х80 / 5х90 / 5х120. При этом следует обращать внимание на то, что головка самореза должна быть утоплена относительно плоскости панели не менее чем на 1–2 мм.
• 13. После монтажа панелей SG GipsLock места крепления саморезов заполняются герметиком.
• 14. Звукоизоляционный гипсокартон крепится к поверхности панелей GipsLock саморезами ГП 3,9х30. Шаг саморезов составляет 200 мм.
• 15. После установки звукоизоляционного гипсокартона остатки ленты обрезаются.
• 16. Стыки по периметру между ограждающими конструкциями и листами звукоизоляционного гипсокартона Gipsofon заполняются герметиком.
