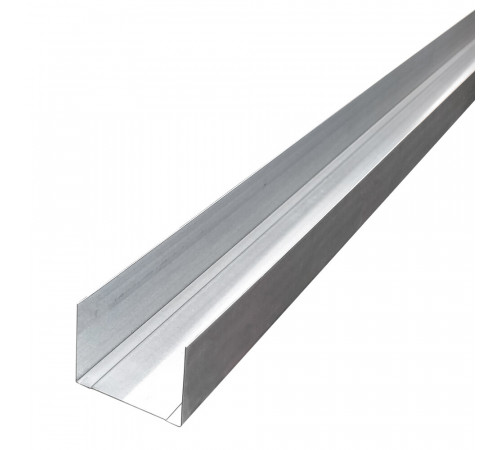

Профиль направляющий Vetonit (Gyproc) Стандарт 50х40 мм 3 м 0,60 мм

Профиль направляющий имеет П-образную форму и используются совместно со стоечными или потолочными профилями соответствующего размера для монтажа каркасов для перегородок, облицовок и потолков. Стандартная длина направляющего профиля составляет 3 м, по согласованию возможна поставка профиля длиной до 8 м.

a) Верхний и нижний подвесы на расстоянии 150 мм от потолка и пола b) Остальные подвесы выставляются с шагом 1200 мм 4. Выставить по уровню профили и закрепить их саморезами к полу и потолку напрямую, либо к прямым подвесам при облицовке. 5. Стоечные профили обрезать таким образом, чтобы их длина была на 10 мм меньше базовой высоты комнаты. Отрезать профили с одной стороны, чтобы технологические отверстия располагались на одном уровне. 6. На спинки боковых стоечных профилей нанести уплотнительную ленту, затем вставить их в направляющие и зафиксировать к стенам дюбелями. Крепежи расположить через каждые 600 мм. 7. Пропустить в технологических окошках профилей электропроводку в защитных гофрированных трубках и закрепить. 8. Вставить изоляцию (минеральную вату) по всей площади конструкции, тщательно заведя ее под профиль. Избегать появления участков без изоляции.

Способ монтажа

• 1. Определить положение конструкции и произвести разметку её положения
• 2. Наклеить уплотнительную ленту на стенку («спинку») направляющих профилей и закрепить их согласно разметке к полу, потолку(и стенам при необходимости). Шаг крепления дюбелей не более 600 мм.

3. При облицовке

Закрепить с помощью дюбелей прямые подвесы на стене.

a) Верхний и нижний подвесы на расстоянии 150 мм от потолка и пола b) Остальные подвесы выставляются с шагом 1200 мм 4. Выставить по уровню профили и закрепить их саморезами к полу и потолку напрямую, либо к прямым подвесам при облицовке. 5. Стоечные профили обрезать таким образом, чтобы их длина была на 10 мм меньше базовой высоты комнаты. Отрезать профили с одной стороны, чтобы технологические отверстия располагались на одном уровне. 6. На спинки боковых стоечных профилей нанести уплотнительную ленту, затем вставить их в направляющие и зафиксировать к стенам дюбелями. Крепежи расположить через каждые 600 мм. 7. Пропустить в технологических окошках профилей электропроводку в защитных гофрированных трубках и закрепить. 8. Вставить изоляцию (минеральную вату) по всей площади конструкции, тщательно заведя ее под профиль. Избегать появления участков без изоляции. Закрепить с помощью дюбелей прямые подвесы на стене.
