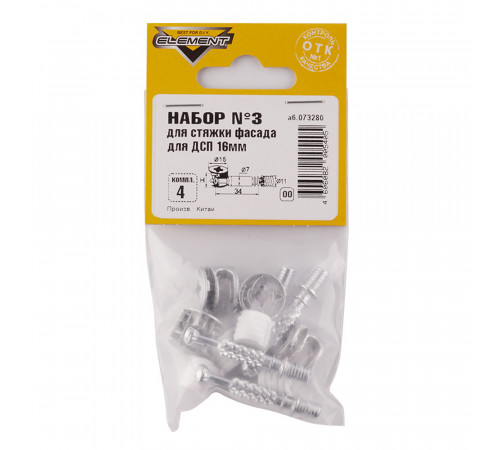

Набор для стяжки фасада для ДСП 16 мм №3 (4 комплекта)

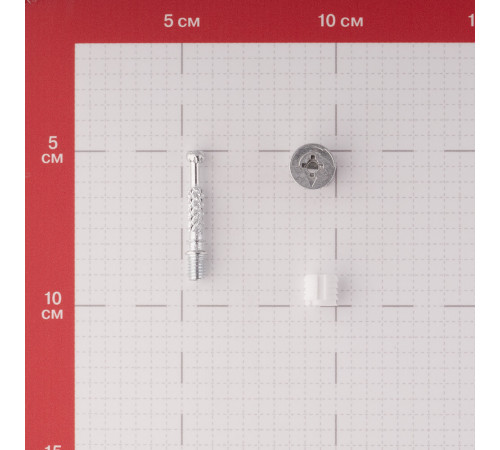

Предназначен для сборки корпусной мебели, изготовленной из ЛДСП. втулка-саморез для эксцентриковой стяжки 7х45 (4шт.), эксцентриковая стяжка для ДСП 16мм (4шт.), дюбель мебельный пластмассовый М6 (4шт.).

Способ монтажа

Просверлить отверстие в материале. Наружной частью дюбель мебельный вкручивается или забивается в одну из соединяемых деталей. Вкрутить шток эксцентрика с помощью отвертки. Отверстия под эксцентрик высверлить специальной фрезой или сверлом «Форстнера» на расстоянии 34-35мм от края присоединяемого торца детали. В торце детали просверлить отверстие диметром 7мм. Установить прикрепляемую деталь по месту: шток должен войти в отверстие, а шляпка должна показаться в отверстии для эксцентрика. Вставить эксцентрик таким образом, чтобы метка была напротив штока. С помощью отвертки повернуть эксцентрик в направлении стрелки, притянув деталь к основанию.

Просверлить отверстие в материале. Наружной частью дюбель мебельный вкручивается или забивается в одну из соединяемых деталей. Вкрутить шток эксцентрика с помощью отвертки. Отверстия под эксцентрик высверлить специальной фрезой или сверлом «Форстнера» на расстоянии 34-35мм от края присоединяемого торца детали. В торце детали просверлить отверстие диметром 7мм. Установить прикрепляемую деталь по месту: шток должен войти в отверстие, а шляпка должна показаться в отверстии для эксцентрика. Вставить эксцентрик таким образом, чтобы метка была напротив штока. С помощью отвертки повернуть эксцентрик в направлении стрелки, притянув деталь к основанию.
