Анкер регулировочный оцинкованный М20 h200 100х100х4 мм

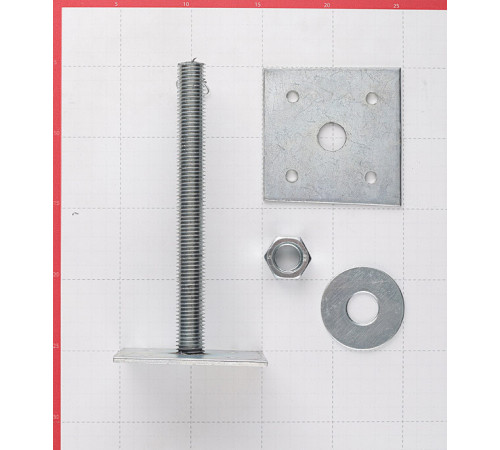

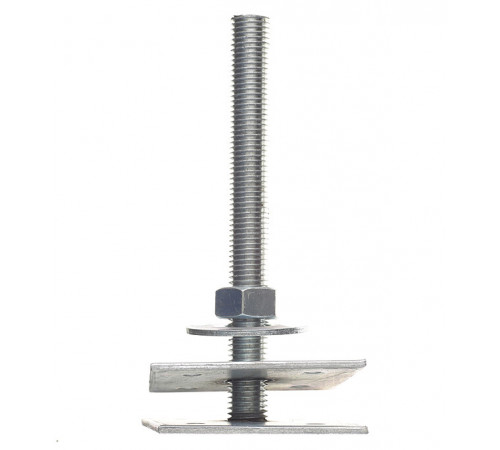

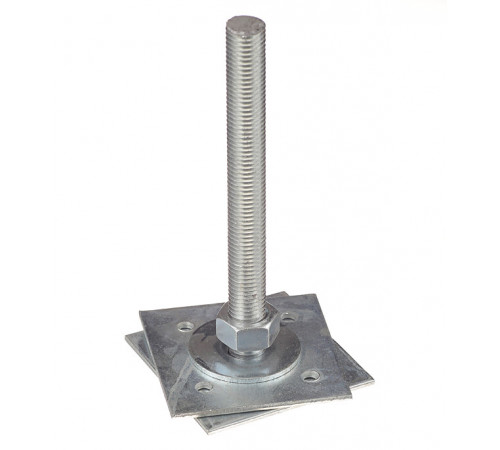

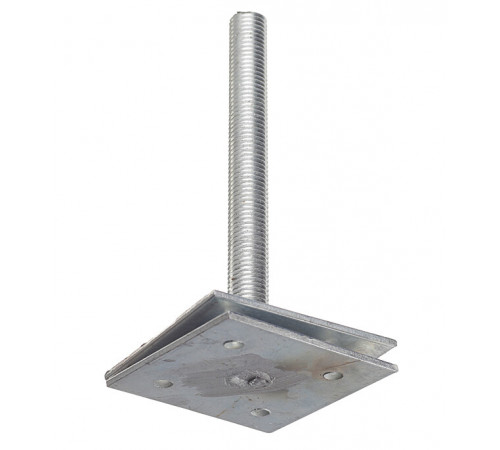

Предназначен для компенсации усадки деревянного строения. Устанавливается на торцевую часть расположенных вертикально элементов конструкции (столбов). Благодаря своей конструкции анкер позволяет регулировать высоту столба. Состоит из двух оцинкованных стальных пластин, шпильки с метрической резьбой, шайбы и гайки. 100х100х4 – размер и толщина пластины/площадки в мм, М – метрическая резьба, 20 – диаметр шпильки в мм, h=200 – длина шпильки в мм.

Способ монтажа

Монтаж осуществляется путем крепления анкера к деревянным конструкциям с помощью саморезов. Одна пластина устанавливается на торцевую нижнюю часть вертикально расположенного элемента (столб, опора), а вторая к горизонтально расположенному элементу (нижний венец, балка). В месте установки пластины с отверстием под шпильку в деревянном элементе засверливается отверстие диаметром 22 мм и глубиной 100-150 мм (бревно) и 20-50 мм (брус). В данное отверстие при регулировке высоты вертикального элемента утапливается шпилька.
