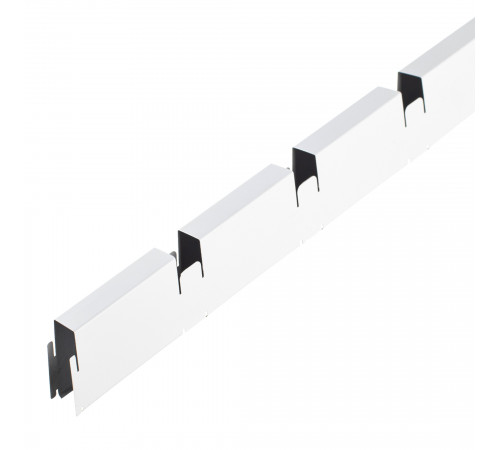

Элемент для потолка грильято GL15 75х75х37х15 мм «папа» белый

Предназначен для устройства подвесного растрового потолка в помещениях общего назначения: интерьеры общественных, производственных и вспомогательных зданий и сооружений, лечебно-профилактические учреждения, предприятия общественного питания, офисы, концертные залы, театры, вокзалы и др. Потолок представляет собой трехмерную подвесную конструкцию , состоящую из алюминиевых U-образных профилей («мама» и «папа»), которая в собранном виде представляет собой решетку.

Количество элементов потолка из расчета на 1м.кв. с ячейкой 75х75 мм. (Данный расход умножаем на нужное количество м.кв. Количество элементов округляем в большую сторону.) Т-образная несущая направляющая 3,7 м – 0,83 мп Т-образная несущая направляющая 1,2 м -1,67 мп Т-образная несущая направляющая 0,6 м – 0,83 мп Элемент «мама» – 19,46 шт. Элемент «папа» – 19,46 шт. Обрамляющий профиль "L" – 11,12 шт. Подвес к подвесному потолку – 0,83 шт Уголок PL 19x24 – по расчету

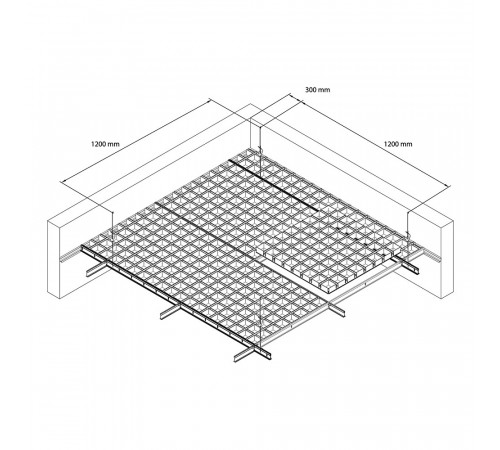

Способ монтажа

• 1. Разметка на стенах и колоннах желаемого уровня подвесного потолка.
• 2. Разметка положения подвесов.
• 3. Закрепление профиля углового и подвесов по произведенной ранее разметке.
• 4. Повесить на подвесы основные направляющие 2,4 м.
• 5. Скрепить между собой направляющие 2,40 м с помощью соединительного профиля.
• 6. Вставить между направляющими 2,4 м с шагом 0,6 м направляющие 1,2 м.
• 7. Вставить между направляющими 1,2 м с шагом 1,2 м направляющие 0,6 м.
• 8. Соединить элементы решетки «папа» и «мама», должна получиться подвесная система в виде квадратов размером 600х600 мм.
• 9. Установить решетку в полученную конструкцию потолка.
